Cilindrični ležaj, enoredni, izvedba N

Cilindrični ležaji s kletko so enote, ki so sestavljene iz masivnih zunanjih in notranjih obročev ter vencev cilindričnih valjčkov. Zunanji obroči imajo na obeh straneh fiksne obrobe ali pa so bez obrob, notranji obroči pa so na voljo v različnih izvedbah:

Enoredni:
· N = notranji obroč z 2 obrobama, zunanji obroč brez obrob
· NU = notranji obroč brez obrob
· NJ = notranji obroč z 1 obrobo na notranjem obroču
· NUP = notranji obroč z 1 fiksno obrobo in 1 nepovezano obrobo

Dvoredni:
· NN = dvovrstični cilindrični ležaj
· NNU = dvovrstični cilindrični ležaj

Kletka preprečuje, da bi se cilindrični valjčki pri kotaljenju medsebojno dotikali. Cilindrični ležaji so zelo togi, radialno visoko obremenljivi, s kletko pa so primerni za višja števila vrtljajev. Ležaje je možno razstaviti, s čimer jih je enostavno vgraditi in demontirati. S tem se lahko oba obroča ležaja fiksno prilegata.

Različne izvedbe so označene s tako imenovanimi končnimi oznakami:
· C3, C4 = razred zračnosti ležaja
· E = ojačana izvedba
· EX = ojačana izvedba
· M1 = masivna kletka iz medenine, dvodelna, vodenje po valjčkih
· M1A = masivna kletka iz medenine, dvodelna, vodenje po obrobi zunanjega obroča
· TVP2 = masivna kletka iz umetne mase
· JP3 = kletka iz jeklene pločevine

Lastnosti

-

Specifikacije

-

Značilnosti

-

Izdelek vključuje

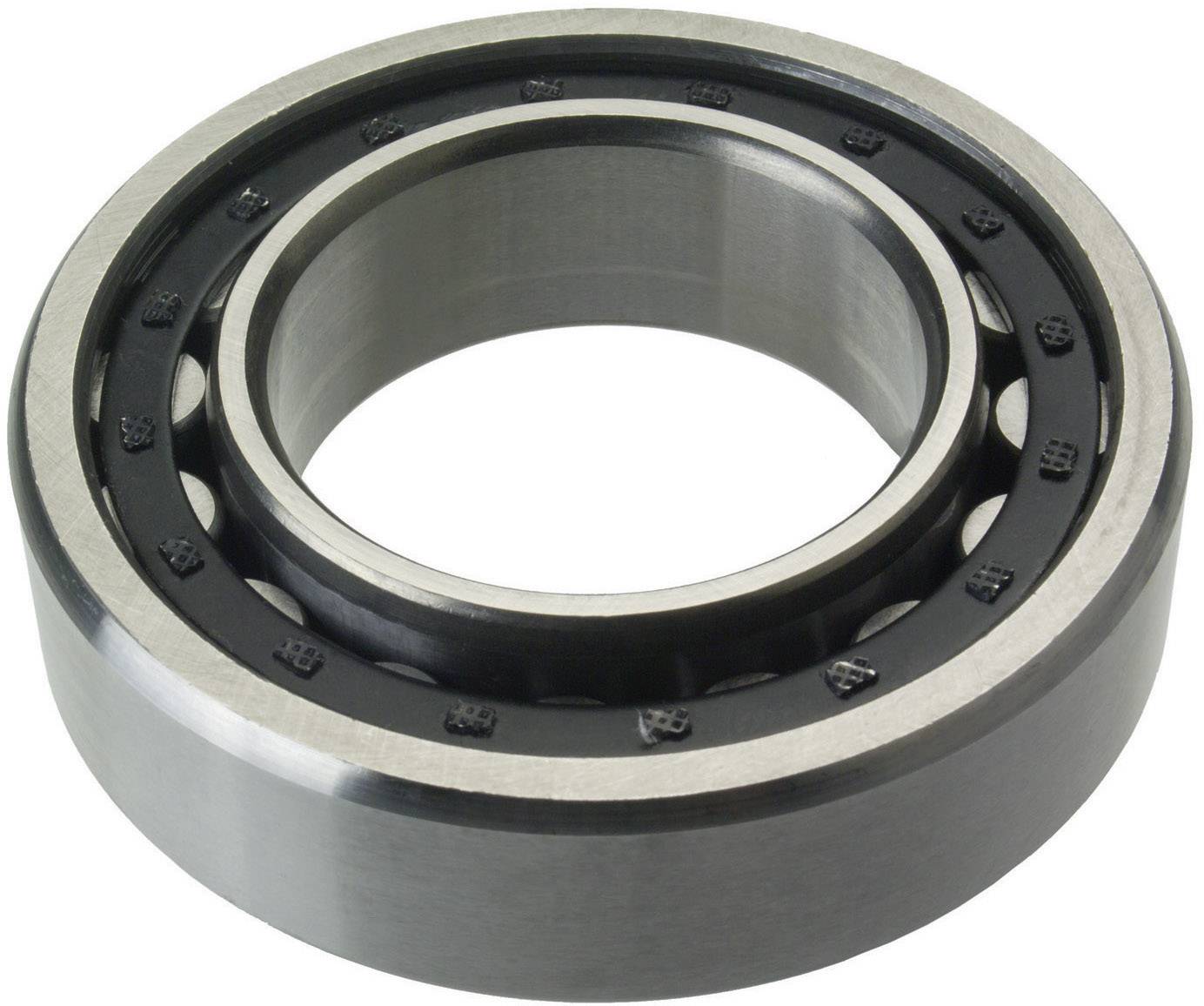

- Cilindrični valjčni ležaj, eno-vrstni, tip N FAG NJ2236-E-M1 vrtina- 180 mm zunanji premer : 320 mm število obratov (maks.) 3200 U/min

NJ2236-E-M1 (NJ2236-E-M1)
